光纖入戶、家用寬帶常用的網絡設備

一：1、PON介紹

PON（無源光網絡）技術（包括EPON，GPON）是發展FTTx（光纖到戶）的主要實現技術，它可節省主干光纖資源和網絡層次，在長距離傳輸條件下可提供雙向高帶寬能力，接入業務種類豐富，其遠程管理能力和無源光分配網結構可大幅降低運維成本，可支持多種應用場景 。

二：2、APON（ATMPON）

ATM是一種基于信元的傳輸協議。155Mb/s的PON系統技術規范， ITU-TG.983系列標準；

3、BPON（BroadbandPON）

APON標準后來得到了加強，可支持622Mb/s的傳輸速率，同時加上了動態帶寬分配、保護等功能。

4、EPON介紹

EPON( 以太網無源光網絡)是一種采用點到多點網絡結構、無源光纖傳輸方式、基于高速以太網平臺和TDM(時分復用 )時分MAC媒體訪問控制方式、提供多種綜合業務的寬帶接入技術。

5、GPON介紹

GPON(千兆比無源光網絡) 技術是基于ITU-TG.984.x（國際電聯TG.984.x）標準的新一代寬帶無源光綜合接入標準，具有高帶寬，高效率，大覆蓋范圍，用戶接口豐富等眾多點，被大多數運營商視為實現接入網業務寬帶化，綜合化改造的理想技術。

二、光纖入戶需要哪些設備？

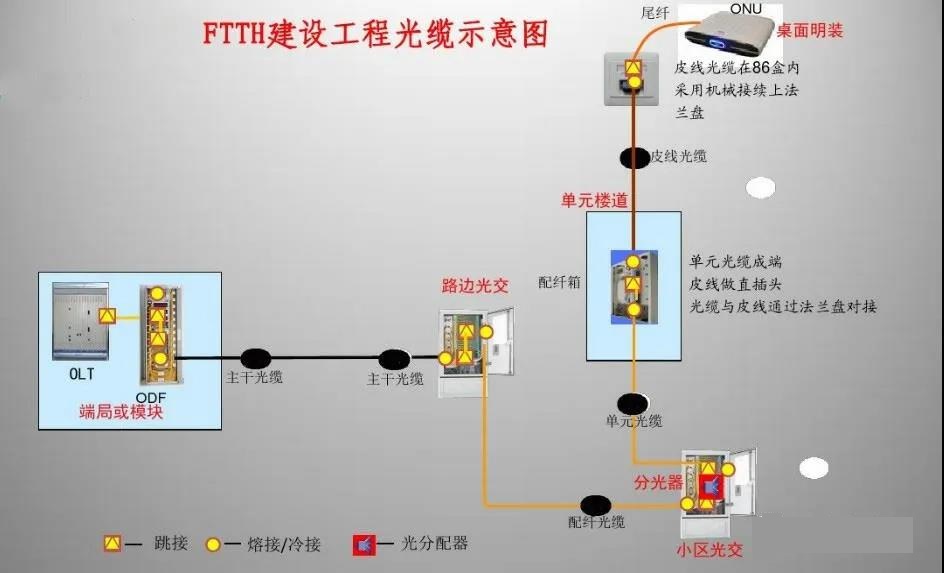

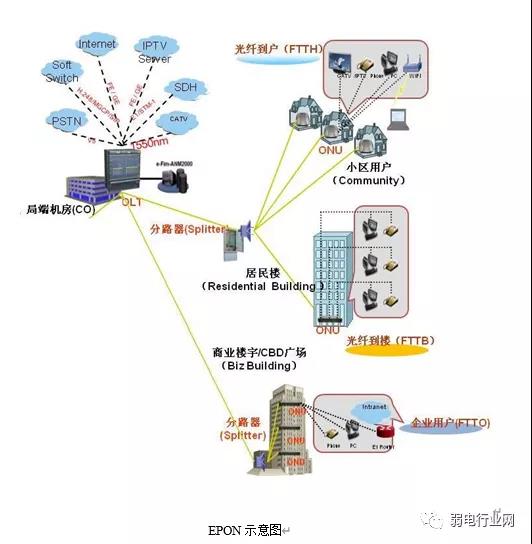

如下圖，光纖入戶過程中會涉及到相關的設備，其中為關鍵的有olt、分光器、onu、交換機等。

我們來看下這些設備的作用。

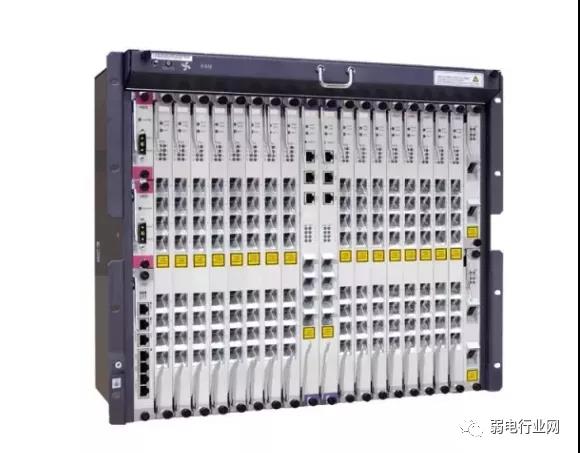

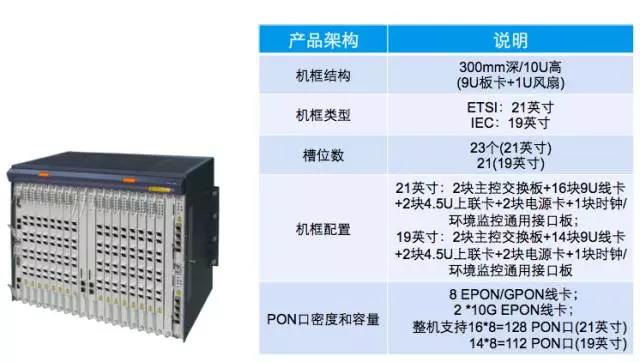

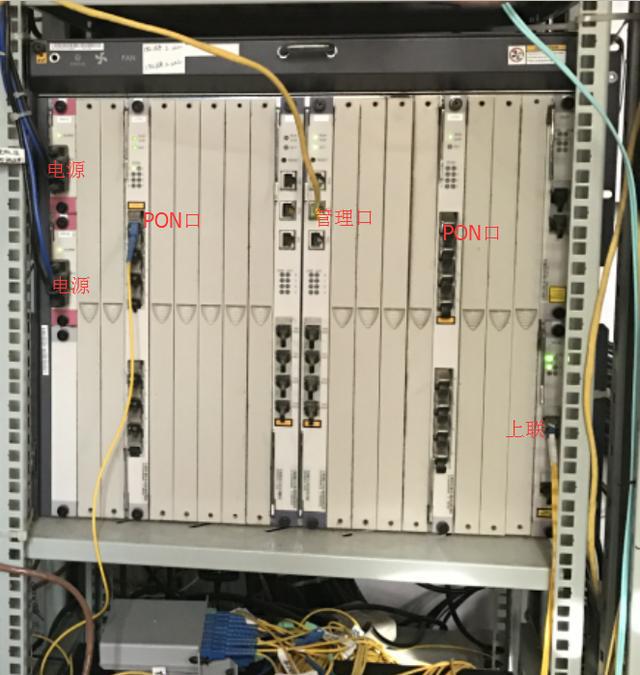

一、OLT介紹

OLT：optical line terminal(光線路終端），用于連接干線的終端設備。OLT是光接入網的核心部件，相當于傳統通信網中的交換機或路由器，也是一個多業務提供平臺。一般放置在局端，提供面向用戶的無源光纖網絡的光纖接口。它主要實現的功能是：上聯上層網絡，完成PON網絡的上行接入。通過ODN網絡（由光纖和無源分光器組成）下連用戶端設備ONU。實現對用戶端設備ONU的控制、管理和測距等功能。

二、分光器

分光器是一種無源器件,又稱光分路器，它們不需要外部能量，只要有輸入光即可。分光器由入射和出射狹縫、反射鏡和色散元件組成，其作用是將所需要的共振吸收線分離出來。分光器是組建PON網絡的一個組件，是一個連接OLT和ONU的無源設備，它的功能是分發下行數據，并集中上行數據。分光器帶有一個上行光接口，若干下行光接口。常用分光器的分路比有1:2、1:4、1:8、1:16、1:32、1:64幾種。

三、ONU介紹

ONU光網絡單元，ONU分為有源光網絡單元和無源光網絡單元。一般把裝有包括光接收機、上行光發射機、多個橋接放大器網絡監控的設備叫做光節點。PON使用單光纖連接到OLT，然后OLT連接到ONU。ONU提供數據、IPTV（即交互式網絡電視），語音（使用IAD，即Integrated Access Device綜合接入設備）等業務。

ONU的應用可以看如下圖：

ONU具有兩點作用：對OLT發送的廣播進行選擇性接收，若需要接收該數據要對OLT進行接收響應；對用戶的需要發送的以太網數據進行收集和緩存，按照被分配的發送窗口向OLT端發送該緩存數據。應用ONU可以有效提高整個系統的上行帶寬利用率，還能夠根據網絡應用環境和適用業務特點對信道帶寬進行配置，在不影響通信效率和通信質量的條件下承載盡量多的終端用戶，提高網絡利用率，降低用戶成本。

四、交換機介紹

交換機（Switch）意為"開關"是一種用于電（光）信號轉發的網絡設備，實現設備與設備之間數據交換，達到相互訪問功能。它可以為接入交換機的任意兩個網絡節點提供獨享的電信號通路。常見的交換機是以太網交換機。交換機總類非常多，不同總類有不同叫法，按設備層級接入有接入型交換機，匯聚型交換機及核心交換機；還有交換層分為二層交換機、三層交換機、四層交換機等。

接入交換機

匯聚層交換機

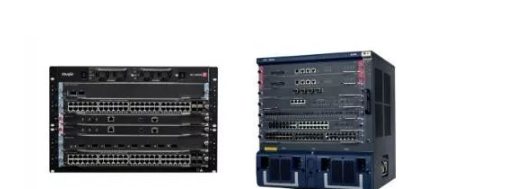

核心交換機

五、光貓

光貓是數字調制解調器，把光信號轉換成數字信號，是一種類似于基帶modem（數字調制解調器）的設備，和基帶modem不同的是接入的是光纖專線，是光信號。用于廣域網中光電信號的轉換和接口協議的轉換，接入路由器，是廣域網接入。光電收發器是用局域網中光電信號的轉換，而僅僅是信號轉換，沒有接口協議的轉換。光纖入戶后，基本放在家庭弱電箱里，以白色為主，印有運營商LOGO，辦理寬帶時運營商免費贈送的。

六、防火墻介紹

所謂"防火墻"是指一種將內部網和外網分開的方法，它實際上是一種建立在現代通信網絡技術和信息安全技術基礎上的應用性安全技術，隔離技術。越來越多地應用于專用網絡與公用網絡的互聯環境之中，尤其以接入外網網絡為甚。防火墻主要是借助硬件和軟件的作用于內部和外部網絡的環境間產生一種保護的屏障，從而實現對計算機不安全網絡因素的阻斷。

只有在防火墻同意情況下，用戶才能夠進入計算機內，如果不同意就會被阻擋于外，防火墻技術的警報功能十分強大，在外部的用戶要進入到計算機內時，防火墻就會迅速的發出相應的警報，并提醒用戶的行為，并進行自我的判斷來決定是否允許外部的用戶進入到內部，只要是在網絡環境內的用戶，這種防火墻都能夠進行有效的查詢，同時把查到信息朝用戶進行顯示，然后用戶需要按照自身需要對防火墻實施相應設置，對不允許的用戶行為進行阻斷。

防火墻是現代網絡安全防護技術中的重要構成內容，可以有效地防護外部的侵?jǐn)_與影響。隨著網絡技術的完善，防火墻技術的功能也在不斷地完善，可以實現對信息的過濾，保障信息的安全性，關于防火墻，前面我們有相關的介紹。

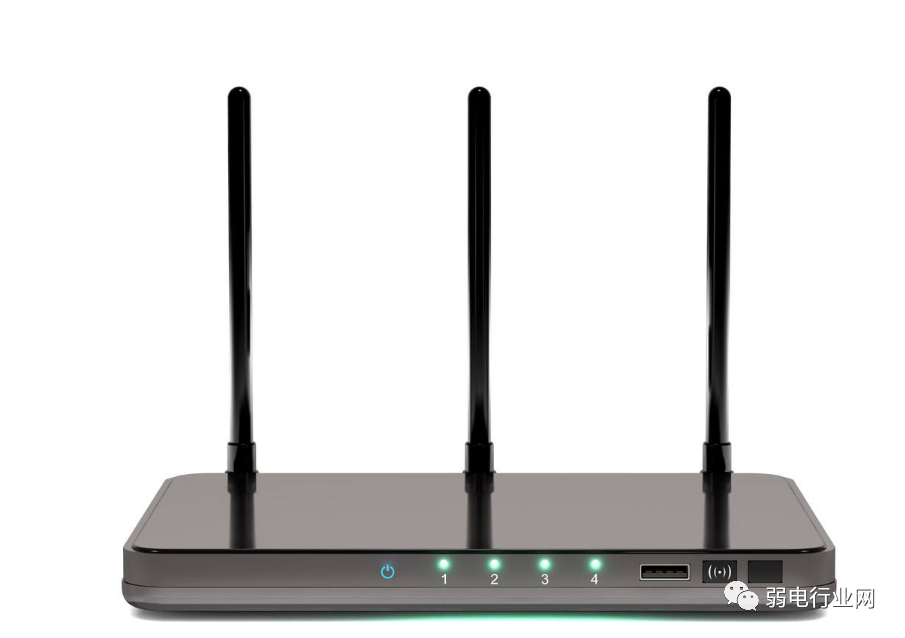

七、路由器介紹

連接兩個或多個網絡的硬件設備，在網絡間起網關的作用，讀取每一個數據包中的地址然后決定如何傳送的專用智能性的網絡設備。通常是一個計算機，它能夠理解不同的協議，例如某個局域網使用的以太協議，因特網使用的TCP/IP協議。這樣，路由器可以分析各種不同類型網絡傳來的數據包的目的地址，把非TCP/IP網絡的地址轉換成TCP/IP地址，或者反之；再根據選定的路由算法把各數據包按路線傳送到指定位置。所以路由器可以把非TCP/ IP網絡連接到因特網上?？梢苑譃榻尤爰?jí)，企業級，骨干級等。

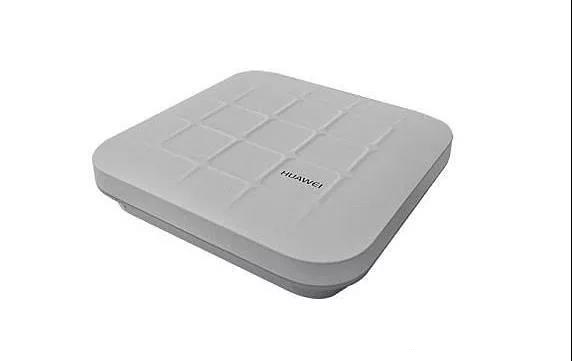

八、AP介紹

無線AP（Access Point）：即無線接入點，它用于無線網絡的無線交換機，也是無線網絡的核心。無線AP是移動計算機用戶進入有線網絡的接入點，主要用于寬帶家庭、大樓內部以及園區內部，可以覆蓋幾十米至上百米。就是讓有線的網絡信號經過AP后變成無線信號發射出來，讓你可以用手機連上WIFI的功能。

這些都是光纖入戶非常常用的產品，也是組成一個網絡的基本設備，沒有這些網絡設備，是無法實現上網功能的。下次在講下光纖入戶和校園光網工程是怎么組網，需要哪些設備構成。
